臺慶科熱壓式一體成型功率電感
臺慶科熱壓式一體成型功率電感

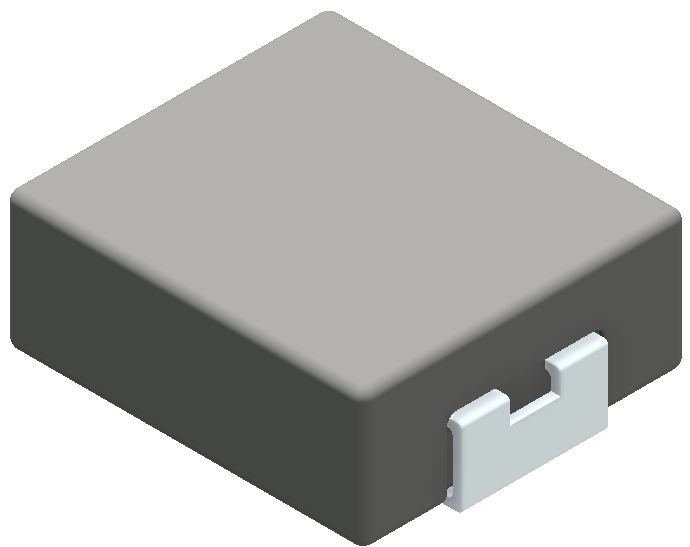

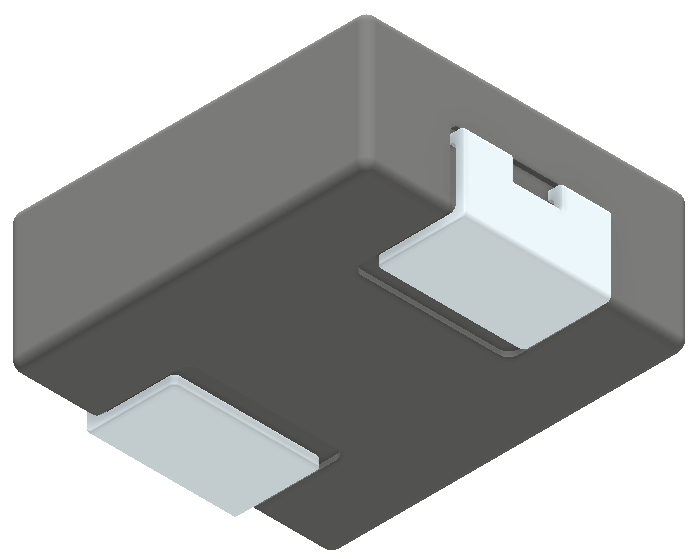

THMC-SERIES / THMA-SERIES
一體成型式功率電感市場自開發設計至今已超過20餘年，臺慶科亦於西元2000起就已開始生產一體成型式功率電感，隨著電子市場上永不停歇的”節能”與”效能”二大題材，使得一體式功率電感也開始有了新的發展。
時間的推移伴隨著科技的日新月異，一體式功率電感在粉末材料開發以及自動化生產製程上都有了重大的突破，也造就熱壓式一體成型功率電感的蓬勃發展。
臺慶科透過新材料的開發且搭配熱壓式的生產技術，大大增加本體密度，使得電感磁飽和程度更佳，同一尺寸下，熱壓式產品能提供更好的飽和電流，且降低直流阻抗讓銅損降低，讓熱壓式產品在溫度表現上更甚以往。
熱壓式產品與傳統一體式電感相比更有著令人喜愛的優點，那就是小型化設計，使的熱壓式產品的設計更加靈活應用，讓工程師錙銖必較的LAYOUT空間得到了緩解
產品特點:
1.適用於 -40°C ~ 125°C度操作溫度範圍
2.符合 RoHS、 REACH 、Lead Free..等環境要求
3.產品低直流阻抗、低損耗、大電流
4.複合式結構，降低產品噪音
主要產品規格特性:
| Unit : mm | ||||||
| Series | A | A1 | B | C | D | E |
| THMC0421SP | 4.3±0.3 | 4.1±0.3 | 4.2±0.2 | 1.9±0.2 | 0.8±0.3 | 3.0±0.2 |
| THMC0503SP | 5.7±0.3 | 5.2±0.3 | 5.3±0.2 | 2.8±0.2 | 1.2±0.3 | 3.0±0.3 |
| Series | A | A1 | B | C | D | E |
| THMA0421SP | 4.2±0.3 | 4.0±0.3 | 4.1±0.3 | 1.9±0.2 | 0.8±0.3 | 3.0±0.2 |
| THMA0503SP | 5.6±0.3 | 5.1±0.3 | 5.2±0.2 | 2.8±0.2 | 1.3±0.3 | 3.0±0.3 |
| Series | Dimension | Inductance | Rated Current |
| mm | (uH) | (A) | |
| THMC0421SP | 0412 | 0.1 - 10 | 3.3 - 35 |
| THMC0503SP | 0503 | 0.24 - 4.7 | 8.0 - 38 |
| THMA0421SP | 0412 | 0.1 - 10 | 2.7 - 26 |
| THMA0503SP | 0503 | 0.47 - 22 | 2.2 - 14 |
